产品特性

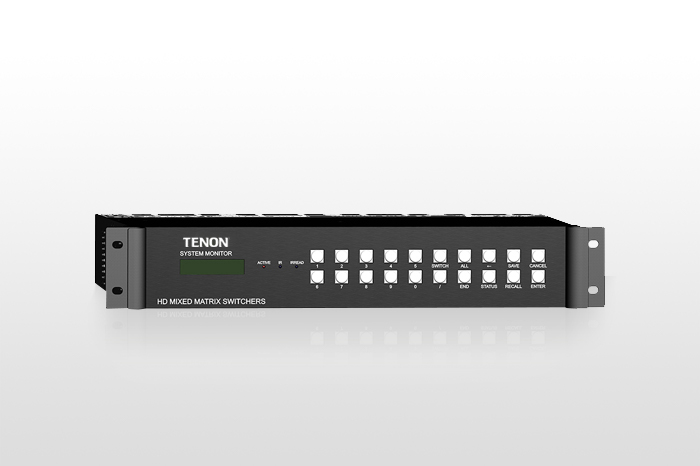

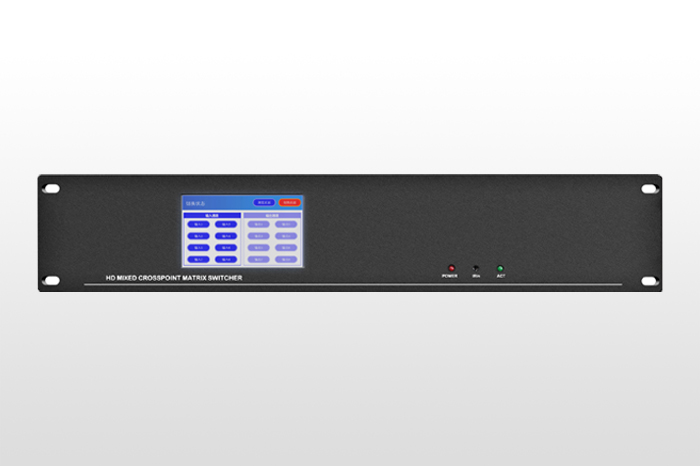

高清混合信号矩阵是一款高性能的高清视频信号交换设备，最高支持8路数字模拟信号输入输出。该矩阵用于多个高清数字信号输入、输出交换，任何一路信号的输出可以自由选择任何一路信号源而不会干扰其它的输出，使信号传输衰减降至最低，图像和声音信号能高保真输出。该矩阵带有断电保护现场、LCD液晶显示、多种格式信号交换等功能，采用插卡式结构，安装灵活方便，具备Ethernet及RS232通讯接口，可以方便与人电脑、遥控系统或各种远端控制设备配合使用。该设备为需要进行数字音视频切换的专业工程提供了一个独特的解决方案。
▶集成器（Converter）,倍线器（Scaler）,传输器（Transmitter）及切换器（Cross point）于一体
▶模块化结构设计方便，任何时间自由添加额外的信号输入或信号输出卡，实现快带简单的升级或扩展▶热插拔支持，使用户无需系统断电即可在任何时间增加或更换信号卡，实现关键任务环境中的无缝问题处置功能
▶高效的散热管理功能，让气流自下而上从每一块板卡流过，实现最佳的冷却和避免因为高温工作环境带来的系统稳定性降低
▶HD-T矩阵控制程序可快速设定、配置或在线编辑EDID，以实现最佳的显示效果
▶HDMI&DVI输入卡的EQ功能，方便实现HDMI&DVI信号的36m接入
▶输出卡的Scaler功能可充分满足不同分辨率的显示要求
技术参数
▶支持2/4/6/8路信号输入，包括CV，YUV，S-Video，VGA,HDMI,DVI,SDI,IP,HDBaseT,Fiber等各种格式
▶支持2/4/6/8路信号输出，包括YUV，VGA，HDMI&DVI，SDI，IP，HDBaseT,Fiber等各种格式
▶支持CV,YUV及HDMI独立的亮度、对比度、饱和度、锐度、色调调节，VGA独立的高度、对比度、色温及相位调节
▶支持红外、RS232、网络及按键面板控制，支持返回码
▶支持Windows、Android、iOS等操作系统平台软件控制
▶兼容HDMI1.4/1.3,DVI1.0协议的数字视频信号输入
▶支持超高清4K、3D的图像标准。HDCP兼容,确保有内容保护的媒体能正常显示与其它HDCP兼容设备的协同使用
▶支持2/4/6/8路信号输出，包括YUV，VGA，HDMI&DVI，SDI，IP，HDBaseT,Fiber等各种格式
▶支持CV,YUV及HDMI独立的亮度、对比度、饱和度、锐度、色调调节，VGA独立的高度、对比度、色温及相位调节
▶支持红外、RS232、网络及按键面板控制，支持返回码
▶支持Windows、Android、iOS等操作系统平台软件控制
▶兼容HDMI1.4/1.3,DVI1.0协议的数字视频信号输入
▶支持超高清4K、3D的图像标准。HDCP兼容,确保有内容保护的媒体能正常显示与其它HDCP兼容设备的协同使用
